Detekcja ruchu z rozpoznawaniem osoby i pojazdu, gotowa do ustawienia w kilka minut.

Detekcja ruchu z rozpoznawaniem celu w rejestratorze NVR to funkcja nagrywania, która uruchamia zapis dopiero wtedy, gdy system rozpozna w kadrze człowieka albo pojazd, pomijając ruch liści, cienia czy owadów przy obiektywie. Ustawia się ją w panelu webowym rejestratora, w zakładce Centrum zdarzeń.

Poniżej pełna konfiguracja, ekran po ekranie: od zalogowania po odczyt zarejestrowanych zdarzeń na osi czasu. CAMSAT produkuje elektronikę specjalistyczną dla Policji, Służb Specjalnych, Straży i instalacji CCTV od ponad 20 lat, a poniższa konfiguracja pochodzi z rejestratora NVR używanego w tych instalacjach.

Szybka odpowiedź

1. Zaloguj się na rejestrator przez przeglądarkę i wejdź w Centrum zdarzeń.

2. W zakładce Zdarzenie ogólne wybierz kanał i zaznacz Detekcja ruchu.

3. Włącz detekcję, ustaw czułość i zaznacz cel detekcji: Osoba, Pojazd albo oba.

4. Ustaw harmonogram uzbrajania, czyli dni i godziny, kiedy detekcja ma działać.

5. W Metodzie powiązania zaznacz kamerę w sekcji Zapis, żeby wykrycie uruchamiało nagrywanie.

6. Sprawdź wynik w zakładce Odtwarzanie: oś czasu oznacza wykryte zdarzenia osobno dla osoby i pojazdu.

Po co ograniczać detekcję do osoby i pojazdu

Zwykła detekcja ruchu reaguje na każdą zmianę w kadrze. Gałąź poruszona wiatrem, zmiana światła o zmierzchu albo owad przy obiektywie generują wtedy tyle samo zdarzeń co realne wejście osoby w pole widzenia kamery. Detekcja z celem korzysta z analizy obrazu rejestratora i zgłasza zdarzenie dopiero, gdy rozpozna sylwetkę człowieka albo kształt pojazdu.

W praktyce to krótszy dziennik zdarzeń, oś czasu w odtwarzaniu oznaczona tylko tam, gdzie faktycznie coś się działo, i mniej fałszywych powiadomień na telefonie, jeśli rejestrator jest połączony z aplikacją mobilną.

Zanim zaczniesz

dostęp do panelu rejestratora przez przeglądarkę – w sieci lokalnej po adresie IP albo zdalnie przez P2P lub DDNS,

• konto z uprawnieniami administratora,

• kamerę podłączoną do wybranego kanału i widoczną w podglądzie na żywo.

1. Zaloguj się i przejdź do Centrum zdarzeń

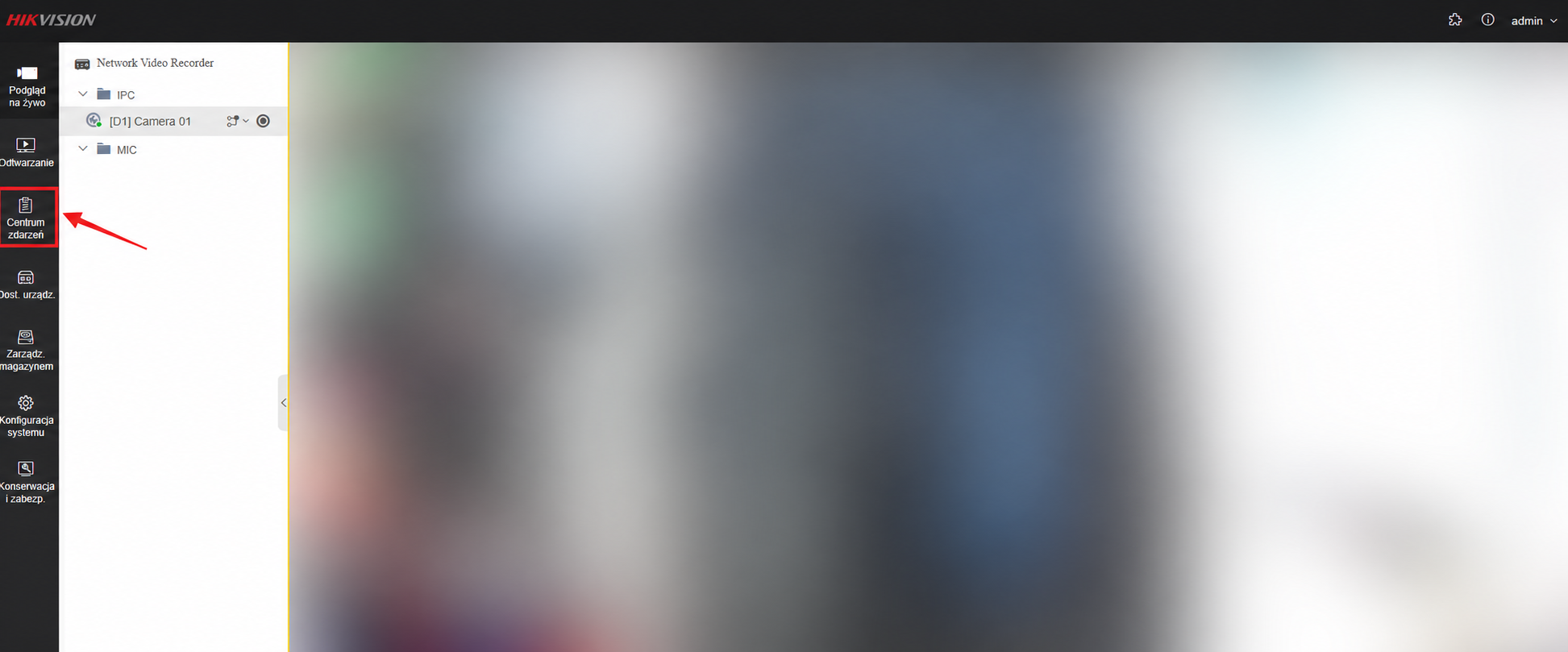

Po zalogowaniu się na rejestrator przez przeglądarkę z lewego menu wybierz Centrum zdarzeń. Zobaczysz listę kanałów (w przykładzie IPC, kamera D1 Camera 01) oraz podgląd obrazu z wybranej kamery.

2. Otwórz konfigurację zdarzenia ogólnego

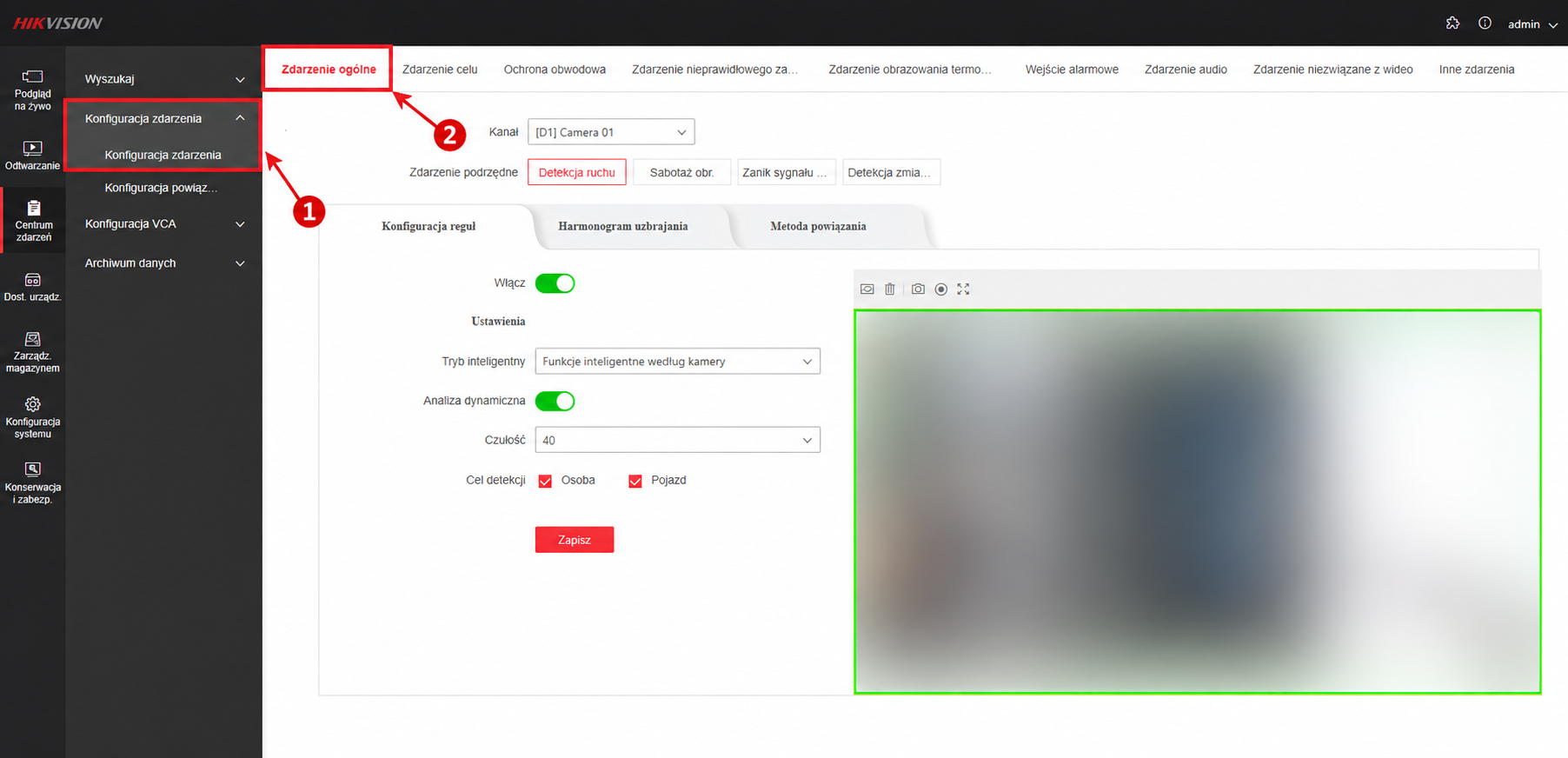

Wejście do Centrum zdarzeń od razu otwiera zakładkę Zdarzenie ogólne, z rozwiniętym menu Konfiguracja zdarzenia. U góry wybierz kanał, dla którego konfigurujesz detekcję, a w polu Zdarzenie podrzędne zaznacz Detekcja ruchu.

3. Włącz detekcję, ustaw czułość i cel detekcji

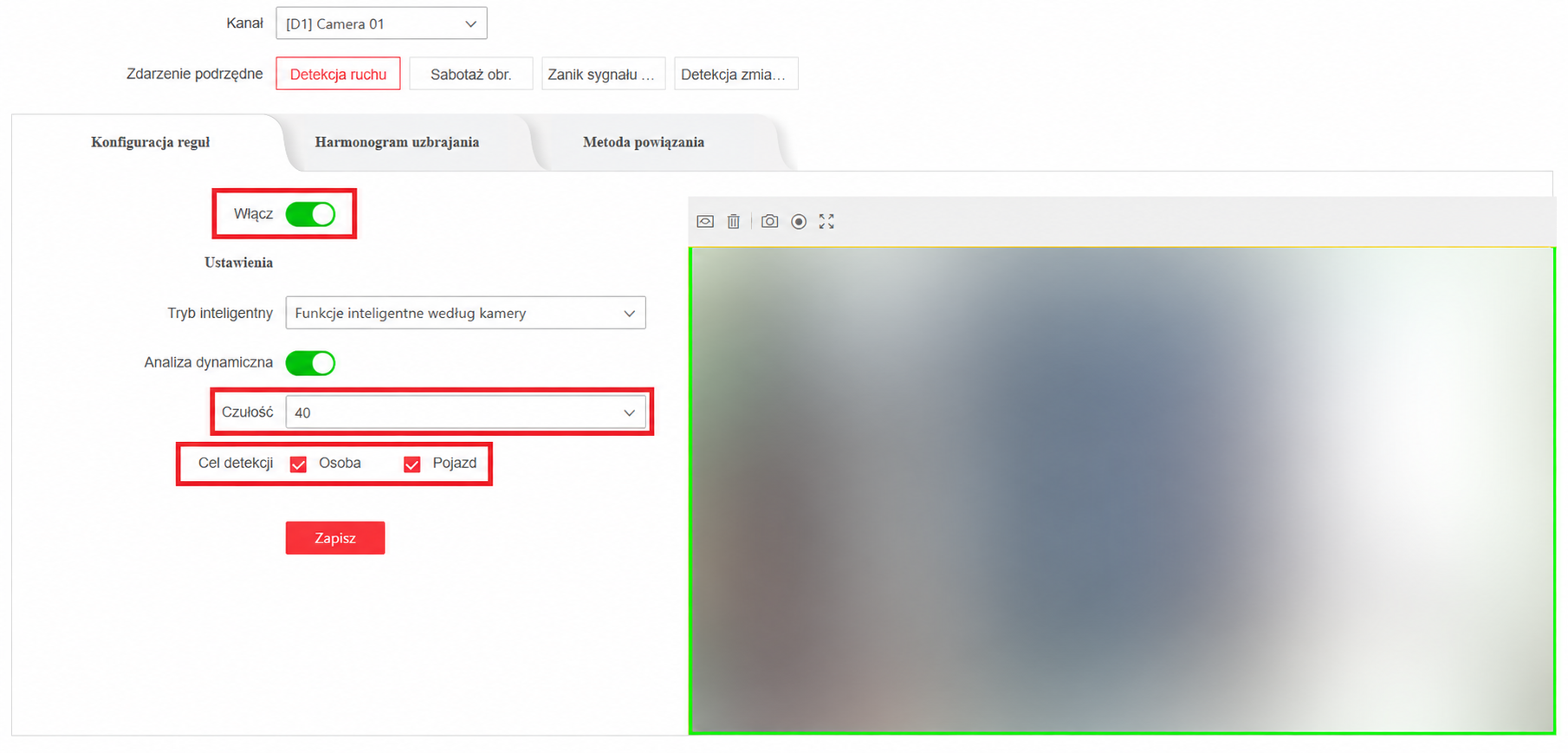

Na karcie Konfiguracja reguł przełącz suwak Włącz. Tryb inteligentny zostaw jako Funkcje inteligentne według kamery, a Analizę dynamiczną włącz. To ona odpowiada za rozróżnianie osoby od pojazdu. W polu Czułość ustaw wartość dopasowaną do miejsca instalacji, w przykładzie 40. Im wyższa liczba, tym rejestrator reaguje na mniejszy ruch w kadrze. W sekcji Cel detekcji zaznacz Osoba, Pojazd albo oba naraz, zależnie od tego, co ma być rejestrowane

4. Ustaw harmonogram uzbrajania

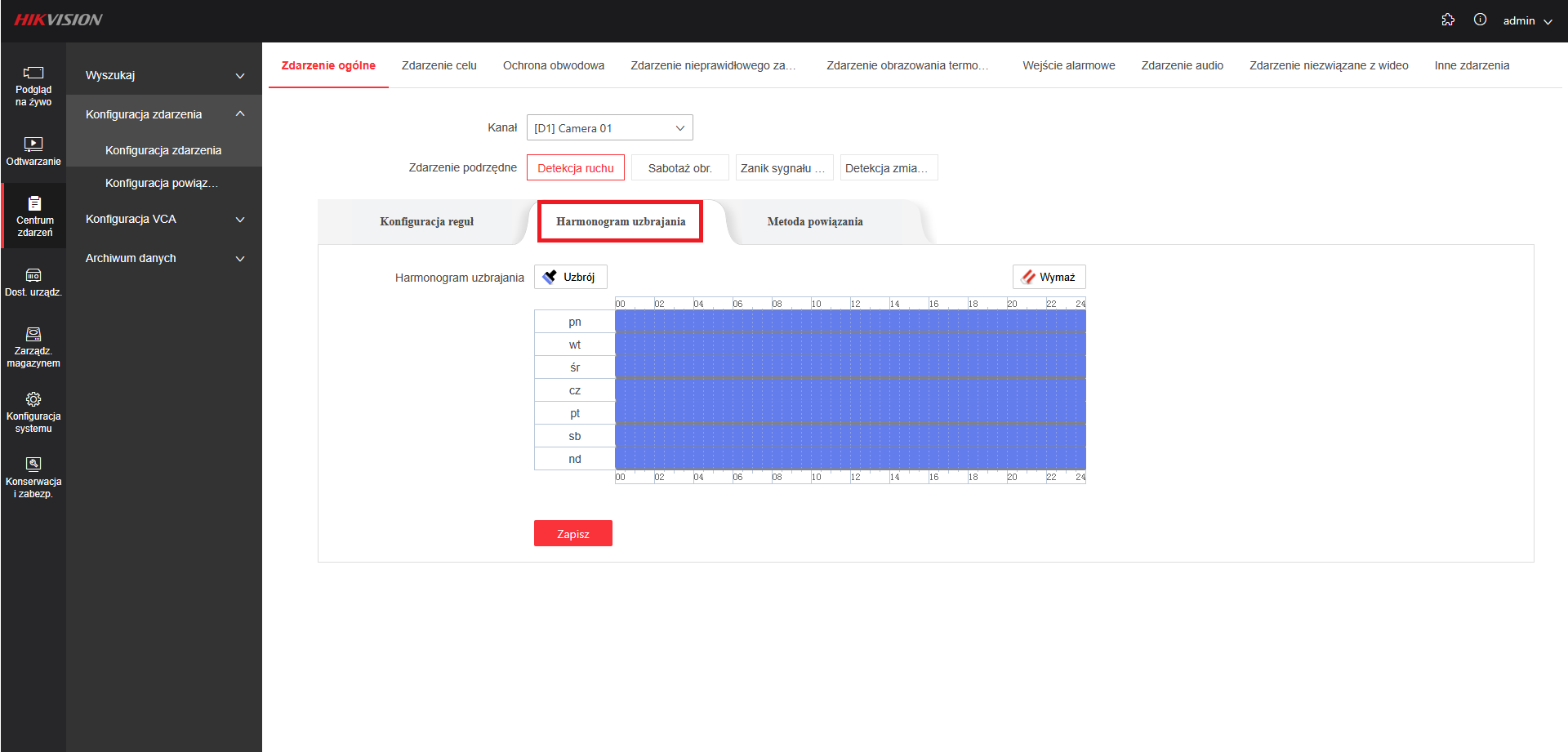

Karta Harmonogram uzbrajania decyduje, kiedy detekcja jest aktywna. Przyciskiem Uzbrój i przeciągnięciem po siatce dni i godzin zaznacz przedziały czasu; domyślnie da się uzbroić detekcję na cały tydzień, 24 godziny na dobę, tak jak na zrzucie ekranu poniżej. Wymaż czyści zaznaczenie. Po każdej zmianie kliknij Zapisz.

5.Skonfiguruj metodę powiązania harmonogram uzbrajania

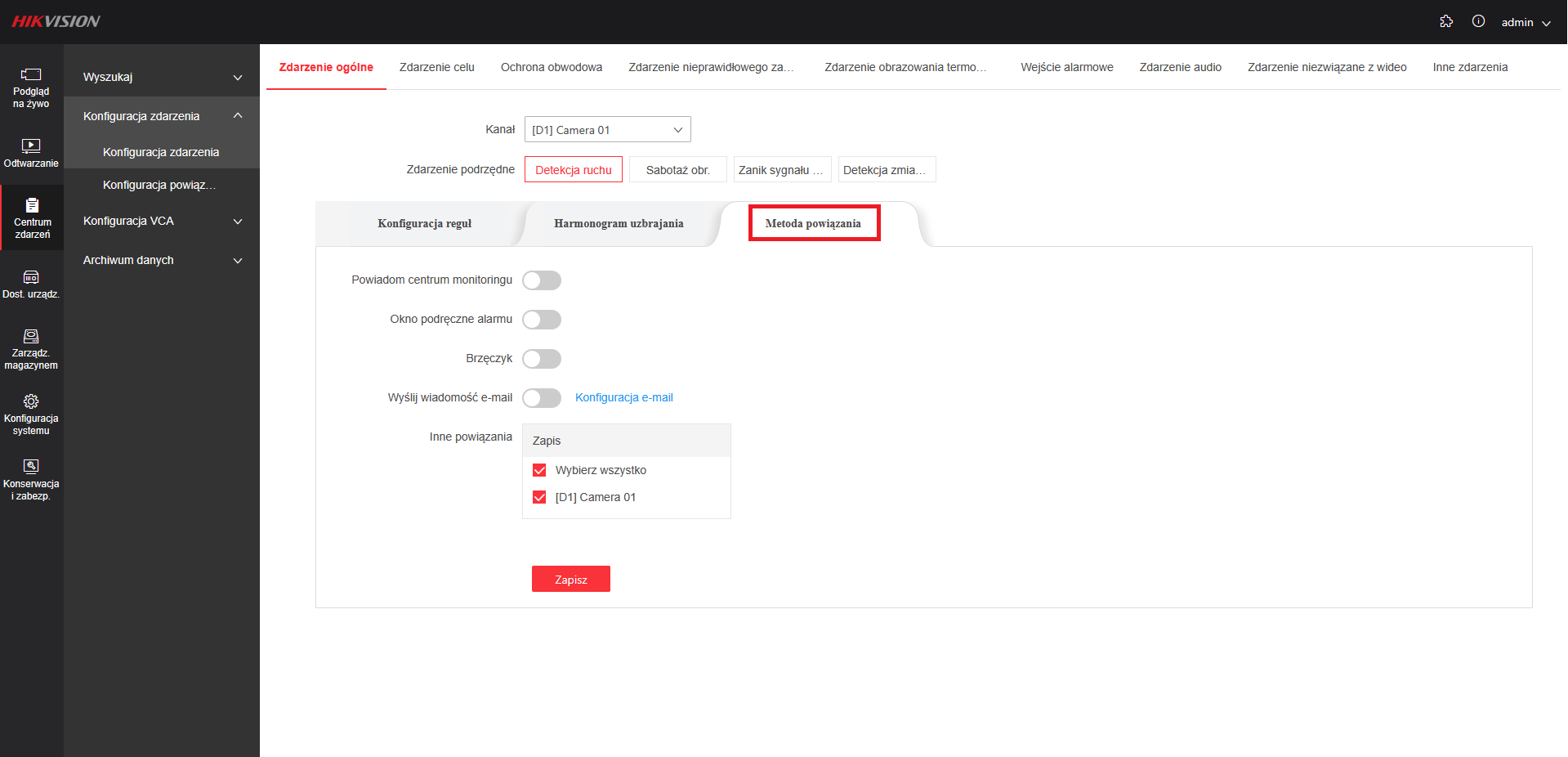

Karta Metoda powiązania określa, co rejestrator robi po wykryciu ruchu. Powiadom centrum monitoringu wysyła sygnał do centrum nadzoru. Okno podręczne alarmu pokazuje alert na monitorze podłączonym do rejestratora. Brzęczyk włącza sygnał dźwiękowy. Wyślij wiadomość e-mail wymaga wcześniejszej konfiguracji poczty w osobnej zakładce. W sekcji Inne powiązania, pod nagłówkiem Zapis, zaznacz kamerę albo Wybierz wszystko. Bez tego wykrycie ruchu nie uruchomi nagrywania.

6. Sprawdź nagrania w zakładce Odtwarzanie

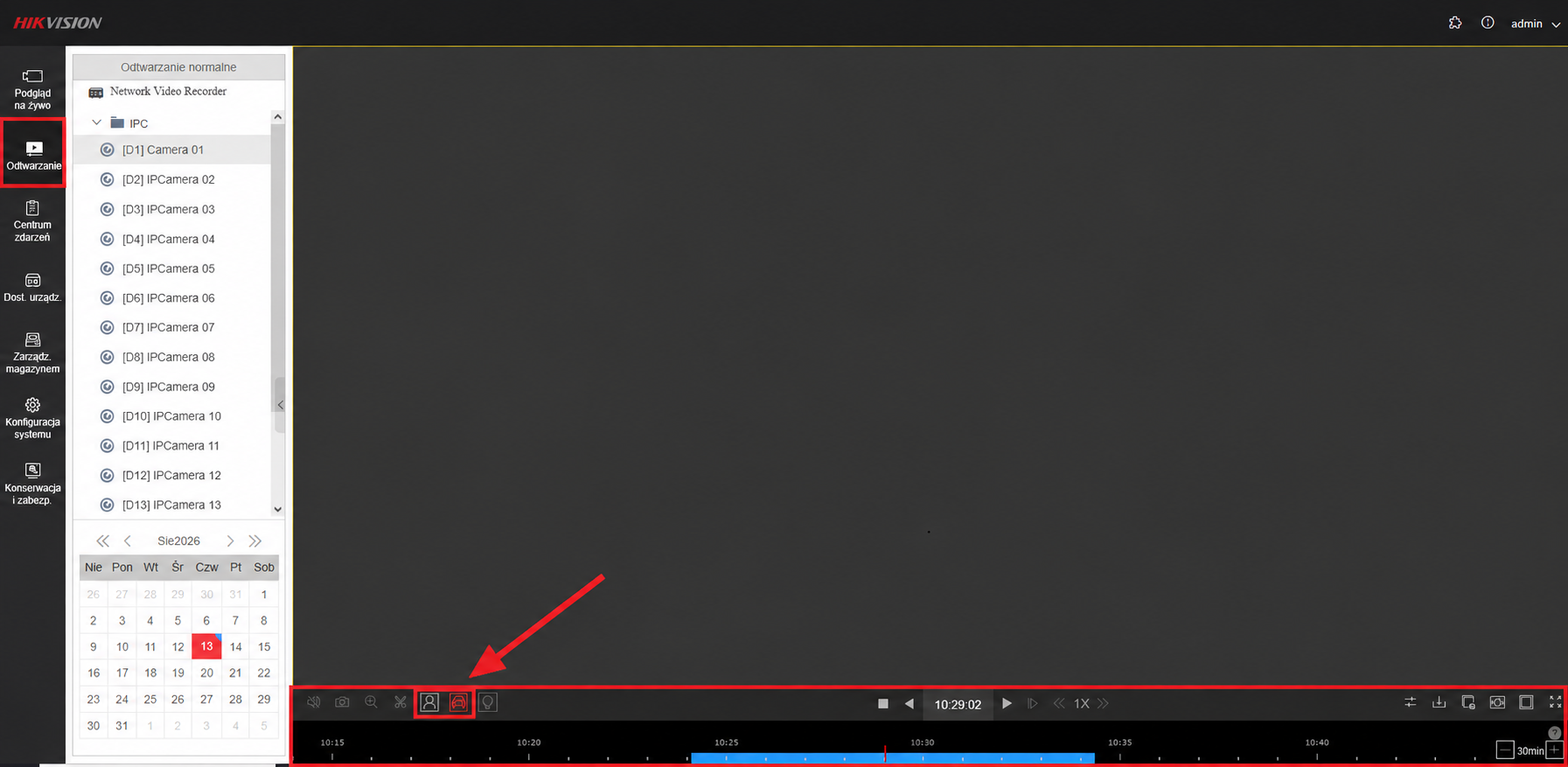

Przejdź do Odtwarzanie, wybierz kanał z listy po lewej (D1 Camera 01 w przykładzie) i dzień z kalendarza. Nad osią czasu, na dole ekranu, znajdują się dwie ikony celu detekcji: człowieka i samochodu

7. Czytaj oś czasu według celu detekcji zakładce Odtwarzanie

Po zaznaczeniu ikony człowieka pasek osi czasu pokazuje czerwonymi odcinkami momenty, w których rejestrator wykrył osobę w kadrze, na tle niebieskiego pasa ciągłego nagrywania.

Po przełączeniu na ikonę samochodu pasek pozostaje jednolicie niebieski, jeśli w tym okresie żaden pojazd się nie pojawił. To normalne zachowanie, nie błąd konfiguracji.

Wskazówki praktyczne

• Zacznij od czułości ze środka skali i skoryguj ją po przejrzeniu pierwszego dnia nagrań. Zbyt wysoka rejestruje każdy powiew wiatru, zbyt niska pomija realny ruch.

• Kamery skierowane na ruchliwą ulicę albo drzewa poruszane wiatrem zwykle potrzebują niższej czułości niż kamery w zamkniętym pomieszczeniu.

• Oba cele detekcji naraz (Osoba i Pojazd) mają sens przy monitoringu parkingu, wjazdu na posesję albo bramy.

• Jeśli kamera i tak nagrywa ciągle przez cały dzień, harmonogram uzbrajania detekcji warto zawęzić do godzin, w których ruch jest podejrzany, np. do nocy.
