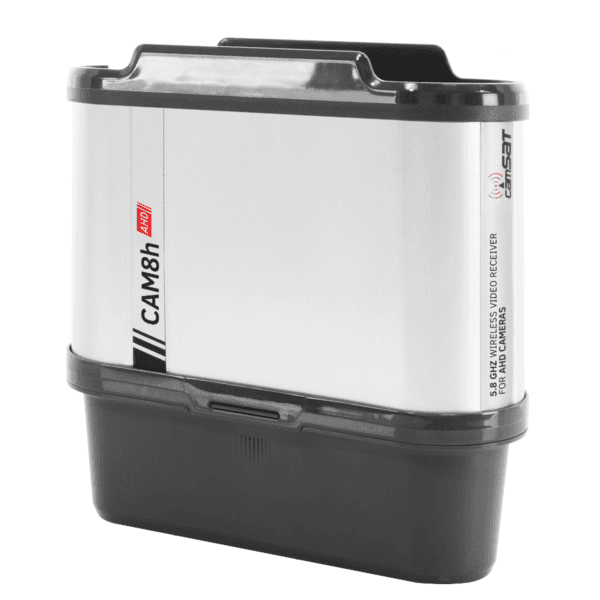

CAM8h-AHD

Zestaw przesyłu obrazu dla kamer AHD w paśmie ISM 5,8 GHz

728,00 zł

Stabilna, wysokiej jakości transmisja obrazu w standardzie AHD-M, AHD-L, CVBS, PAL.
Zintegrowane anteny kierunkowe zapewniające wysoce stabilną prace.
Łącznie 16 kanałów pracy – w tym 4 kanały przeznaczone do pracy na terenie UE.
System jest prosty w instalacji i w pełni bezobsługowy – szybki montaż i konfiguracja nawet bez pomocy fachowców.

Porównaj produkty

Kategorie: Nadajniki bezprzewodowe do kamer CCTV, Do kamer analogowych, AHD / TVI / CVI Znaczniki: 16 kanałów, 5.8GHz, AHD/CVI/TVI, IP65

Opis

Hermetyczny, bezprzewodowy zestaw przesyłu obrazu.

CAM8h-AHD to nowa linia systemów bezprzewodowych w technologii analog HD. System jest przeznaczony do bezprzewodowej, analogowej transmisji obrazu i dźwięku w profesjonalnych instalacjach telewizji przemysłowej oraz wszędzie tam gdzie wymagane są wysokiej jakości, stabilne połączenia wideo w technologii wysokich rozdzielczości AHD.

Obsługuje kamery analogowe HD w standardzie:

AHD-M (1,3 Mpx / 960p, 720p),
AHD-L (1 Mpx / 960h),
PAL (576p),
CVBS.

Przesyła bezprzewodowo obraz AHD z kamer 1,3 Mpix oraz mniejszych na odległość ponad 600 m. System CAM8h-AHD wraz z obrazem CVBS / PAL i 960h transmituje sygnał audio.

Dodatkowo istnieje możliwość przesłania sygnału z kamery AHD 2.0 Mpix, gdy zostanie przełączona do rozdzielczości 720p lub 960h.

System CAM8h-AHD to doskonałe rozwiązanie przy projektowaniu instalacji analogowego monitoringu wizyjnego High Definition. Dzięki możliwości zastosowania 4 (Unia Europejska) lub aż 16 niezależnych kanałów wideo i wysokiej jakości przesyłanego obrazu system stanowi kompletne rozwiązanie.

Odbiornik posiada dwa niezależne wyjścia video:

BNC 75 Ω,
UTP 100 Ω.

Każde z wyjść można wykorzystać jako niezależne źródło obrazu.

Transmisja jest zabezpieczona przed przepięciami i posiada filtry antyzakłóceniowe co gwarantuje doskonałą jakość sygnału.

Z uwagi na szerokie pasmo sygnału HD zaleca się używanie przewodów koncentrycznych o bardzo dobrych parametrach tłumienia. Można także stosować przewody UTP, ale z uwagi na znaczący spadek poziomu sygnału na każdej konwersji (transformatorze) zalecamy stosować transformatory aktywne („Balun” ze wzmacniaczem sygnału).

Szeroka gama obsługiwanych rozdzielczości

720p, 960p, 960H, PAL/NTSC.

Zintegrowane anteny kierunkowe

Zapewniają bardzo stabilną pracę systemu.

Obsługa wielu technologii

Poza AHD, system również z kamerami TVI i CVI w trybie analogowym.

Aż 16 kanałów pracy

W tym 4 kanały przeznaczone do pracy na terenie UE.

Wysokiej jakości transmisja

W czasie rzeczywistym, bez opóźnień.

Zasilanie z kamer

System zasilić napięciem zmiennym 24V AC np. bezpośrednio z kamery.

SYSTEM BEZPRZEWODOWY DLA KAMER AHD Z OBSŁUGĄ TVI ORAZ CVI

Przeznaczony dla kamer AHD.
Współpracuje z kamerami TVI oraz CVI przełączonymi na tryb analogowy.
Wbudowany wskaźnik LED informuje o rodzaju transmitowanego sygnału (AHD lub PAL) oraz poprawności transmisji radiowej.
Stosowany w monitoringu AHD CCTV opartym o kamery AHD-M, AHD-L, PAL, CVBS.

WYSOKA JAKOŚĆ TRANSMISJI, PROSTA OBSŁUGA

CAM8h-AHD oferuje wysokiej jakości transmisję z kamer AHD, a także przełączonych na tryb analogowy kamer TVI oraz CVI, jednocześnie zachowując prostotę montażu oraz instalacji.

Poniżej tylko niektóre cechy systemu CAM8h-AHD:

Praca w paśmie 5,8GHz

Współpraca z kamerami AHD, TVI, CVI

Zasięg ponad 600 metrów, z możliwością retransmisji

16 kanałów pracy, w tym 4 CE

Temperatura pracy od -20°C do 55°C, klasa szczelności IP65

Przykładowe zastosowanie CAM8h-AHD

Na małym osiedlu mieszkaniowym został utworzony system monitoringu CCTV, który wykorzystuje kamery AHD. Centrum monitoringu zostało utworzone w najwyższym budynku w okolicy 1. Zostały w nim zamontowane 3 odbiorniki, które zbierają sygnał z trzech nadajników rozlokowanych na całym osiedlu.

Wysokie drzewa przy budynku nr 2 powodują brak widoczności optycznej z odbiornikiem zamontowanym w centrum monitoringu 1. Z tego powodu instalator musiał dodać punkt retransmisyjny 3. Nadajnik z budynku 2 przesyła obraz do punktu retransmisyjnego nr 3. Z punktu retransmisyjnego 3 obraz przesyłany jest do centrum monitoringu 1.

Parametry techniczne

Standard wideo	AHD-M (1,3 Mpix) – 720p i 960p, AHD-L (1 Mpix) – 960h, Analog, CVBS, PAL/NTSC, obsługuje kamery AHD 2.0 Mpix przełączone do rozdzielczości 720p / 960h
Zasięg AHD	Ponad 600 metrów
Częstotliwość pracy	od 5350 MHz do 5875 MHz, CE: od 5725 MHz do 5875 MHz
Ilość kanałów pracy	16, CE: 4
Moc nadawcza CE	25 mW (14 dBm), maksymalna CE
Antena	Antena kierunkowa, wewnętrzna o kącie pracy 45°
Audio	600 Ω (tylko z sygnałem video CVBS, PAL, 960h)
Video	BNC 1Vp-p (75 Ω), UTP (100 Ω)
Czułość odbiornika	-85 dBm
Modulacja	FM
Zasilanie	Nadajnik: 9-24V AC/DC / 250 mA DC, Odbiornik: 9-24V AC/DC / 200 mA DC
Uchwyt	Opaski zaciskowe
Temperatura pracy	od -20°C do 55°C
Klasa szczelności	IP65
Wymiary	140x132x45 [mm]
Gwarancja	2 lata
Zgodność z normami	CE, RoHS

Schematy transmisji

Transmisja obrazu z kamer AHD-M i AHD-L:

Transmisja obrazu i dźwięku dla standardu CVBS, PAL, 960H:
