CDS-6IP 3PoE

Most radiowy z wbudowanym switchem 3xPoE

Najnowszy moduł bezprzewodowy do kamer IP to:

3 porty PoE+ zasilają 3 kamery IP bezpośrednio z modułu radiowego
90W wydajności prądowej z zasilaczem 48V/2A
Przepustowość 63Mbps – suma bitrate wszystkich strumieni wideo
2km zasięgu radiowego LOS (przy widzialności optycznej anten)
16 kamer IP bezprzewodowo – transmituje strumienie nawet z 16 kamer IP
Tryb Most radiowy P-P Za pomocą dwóch jednostek radiowych z rodziny CDS-6IP połączysz dwie instalacje CCTV
Tryb P-MP – jednym odbiornikiem odbierzesz strumienie aż z ośmiu nadajników
Wiele opcji zasilania – każda jednostka może być zasilana:
- ze switcha PoE (802.3at/af) i z zasilacza pasywnego lub aktywnego PoE
- 48V DC i 12-24V DC
iCAMSAT-OS bez utraty klatek obrazu – strumienie obrazu HD i 4k to ciągły transfer potężnych ilości obrazów. Specjalne standardy wideo iCAMSAT-OS zapewniają ciągłą transmisję obrazów HD bez utraty klatek obrazu.
Bardzo łatwe ustawienia – system uruchomisz ustawiając tylko 2 parametry
Kompatybilny z każdym modułem bezprzewodowym z rodziny CDS-6IP

Porównaj produkty

Kategorie: Nadajniki bezprzewodowe do kamer CCTV, Do kamer IP, Transmisja radiowa 5GHz Tagi: Zasięg 2km, IP65, 5GHz, 16 kanałów, 4k, 3PoE

Opis
Parametry techniczne
Wersje
Schematy
Shipping & Delivery

Opis

"CDS-6IP 3PoE" to bezprzewodowy nadajnik ze switchem do kamer IP który zasila kamery IP i sam może być zasilany ze switcha PoE

Wysoce wydajna transmisja bezprzewodowa do kamer IP

Dzięki zestawowi CAMSAT, składającemu się z dwóch jednostek CDS-6IP 3PoE, możesz zrealizować połączenie bezprzewodowe pomiędzy rejestratorem sieciowym a wieloma kamerami IP, osiągając 60M strumieni bitrate. Nadajnik ze switchem umożliwia wygodną transmisję danych oraz zasilanie urządzeń. Most do kamer z wbudowanym switchem PoE pozwala na połączenie wielu kamer bez potrzeby dodatkowych kabli, co znacząco obniża koszty instalacji. W topologii gwiazdy (Punkt-MultiPunkt) można połączyć wiele nadajników z jednym odbiornikiem. Dodatkowo, punkt dostępowy do kamer IP – wbudowany switch PoE IP65 umożliwia stabilne i bezpieczne połączenie nawet z 16 kamerami IP w trybie Punkt-Punkt.

… z zasilaniem dla 3 kamer IP

3x PoE+ to oszczędność i szybsza instalacja. W każdym zestawie znajdziemy zasilacz o wydajności 24W który zapewni prąd dla kamer IP o łącznej mocy 15W. W przypadku większych kamer wystarczy podłączyć zasilacz 48V DC o odpowiedniej wydajności prądowej np. ZS-48V/2A. System bezprzewodowy CDS-6IP 3PoE posiada porty PoE w standardzie PoE 802.3at/af o mocy 30W/port co daje aż 90W wydajności prądowej i umożliwia podłączenie nawet bardzo dużych kamer IP PTZ.

Idealne łącze radiowe do kamer obrotowych PTZ

Transmisja strumieni z obrazem wideo, dźwiękiem, dane sterujące PTZ o niskim opóźnieniu to główny priorytet transmisji bezprzewodowej modułu CAMSAT. Najnowszy moduł radiowy CAMSATu zapewnia minimalne opóźnienie które jest niezwykle ważne w sterowaniu kamerami obrotowymi PTZ. Prędkość 300M bps transmisji radiowej w połączeniu ze wsparciem specjalnych, multimedialnych protokołów wideo CAMSAT zapewnia wysoce stabilną i ciągłą transmisję wszystkich danych w obu kierunkach.

“CDS-6IP 3PoE to nie jest zwykłe WiFi, to CAMSAT który transmituje wideo bez utraty klatek obrazu i to w bardzo trudnych warunkach pracy.”

Może być zasilany bezpośrednio ze switcha PoE

Jednostka radiowa CDS-6IP 3PoE jest kompatybilna z każdym switchem PoE w standardzie 802.3at/af przez co może być zasilana bezpośrednio ze switcha.

Antenna for wireless transmission from 16 IP cameras

16 kamer IP na jednej antenie

Wydajność tego miniaturowego mostu do kamery z wbudowanym switchem PoE to aż 60M bitrate na 500m. Bez problemu połączysz bezprzewodowo dwa obiekty nawet na odległości 2km. Dokładną prędkość transmisji obliczysz naszym KALKULATOREM

• 63M bitrate – 100m,
• 60M bitrate – 500m,
• 48M Bitrate – 1000m,
• 33M Bitrate – 1500m,
• 12M Bitrate – 2000m.

Dobór radia bezprzewodowego do kamer IP - CAMSAT

Bezprzewodowy i stabilny most radiowy z wbudowanym switchem 3xPoE

100% kompatybilny z każdą kamerą IP

Kamery sieciowe marki Hikvision, Dahua, Bosch, Axis, BCS, Avigilon … , dla CDS-6IP 3PoE nie ma to znaczenia. Najnowszy moduł radiowy CAMSAT współpracuje z każdym rejestratorem i kamerą IP dowolnego producenta.

02. CDS-6IP 3PoE - how to connect - via 48V DC 2A

Bardzo łatwy w uruchomieniu

Z uwagi na bardzo dużo innowacyjnych rozwiązań zaimplementowanych w CDS-6IP 3PoE, punkcie dostępowy do kamer IP z wbudowanym switchem PoE IP65 jest przeznaczony do każdej instalacji sieciowej CCTV. CDS-6IP 3PoE jest radiową jednostką dwukierunkową typu MOST (BRIDGE) i nie ma znaczenia z której strony zostanie zainstalowana. Tryb pracy wybiera się poprzez panel użytkownika dostępny za pomocą dowolnej przeglądarki www.

Odbiornik może zasilać kolejny odbiornik

Bardzo często w punkcie odbioru jest konieczność zainstalowania wielu odbiorników np. skierowanych w przeciwnych kierunkach. Wystarczy podłączyć do zasilacza tylko pierwszą jednostkę radiową a kolejne otrzymają zasilanie poprzez przewód UTP z portu RJ45 ( PoE). Poprzez wzajemne połączenie odbiorników wystarczy tylko jedne przewód UTP oraz nie potrzebujesz switcha IP.

CDS-6IP 3PoE - radio bridge for IP cameras

Co jest potrzebne?

Strona kamer IP – punkt nadawczy

3 porty PoE+ zapewniają bezpośrednie podłączenie aż 3 kamer IP. Dla 1, 2 lub 3 kamer nie potrzebujesz żadnego Switcha.
W przypadku czterech kamer lub więcej CDS-6IP 3PoE należny podłączyć do switcha z kamerami. Wszystkie strumienie ze wszystkich kamer zostaną wysłane bezprzewodowo na drugą stronę.
W każdym zestawie jest zasilacz PoE48V o wydajności 24W który zapewni prąd dla radia i kamer IP o łącznej mocy 15W. W przypadku większego zapotrzebowania na prąd należy podłączyć zasilacz DC 48V 2A np. zasilacz ZS-48/2A od CAMSAT.

Strona rejestratora – punkt odbioru

CDS-6IP 3PoE ustawiony w tryb MASTER odbierze sygnał bezprzewodowy aż z 8 jednostek nadawczych zlokalizowanych z jednego kierunku (kąt odbioru anteny to 60 stopni).
Jeśli jednostki nadawcze są rozmieszczone dookoła punktu odbioru to należny użyć odpowiedniej ilości odbiorników i połączyć je patchcordem (patchcord – krótki przewód krosowy UTP do połączeń LAN).
Wystarczy tylko jeden zasilacz w pierwszej jednostce radiowej aby kolejne jednostki zostały zasilone poprzez jego porty PoE.
Najnowszy moduł radiowy CAMSAT może być zasilany także bezpośrednio ze switcha PoE przez co znacząco upraszcza cała instalację –

“Czas to pieniądz”

Zaprojektowany i wykonany w Polsce

18 lat doświadczenia w Wireless CCTV

Nasi inżynierowie dbają o każdy szczegół aby urządzenia CAMSAT działały niezawodnie przez wiele lat. Wspieraj Polską Technologię

Kalkulator doboru jednostek radiowych

Pomocnym narzędziem jest nasz kalkulator doboru urządzeń bezprzewodowych który oblicza ilość wymaganych urządzeń w zależności od wielkości strumieni BITRATE i odległości radiowej.

Otwórz kalkulator

Przykładowe zastosowania, schematy i podłączenia

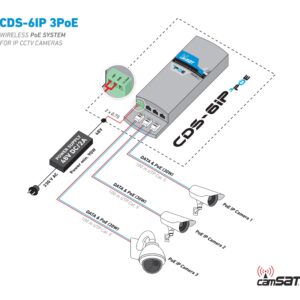

Zasilanie napięciem 48V DC

Najbardziej popularny sposób zasilania jednostki radiowej CDS-6IP 3PoE która jednocześnie zasili bardzo duże kamery IP. W takiej konfiguracji można podłączyć aż 3 kamery IP o mocy 30W każda. Polecamy zasilacze ZS48/3A i ZS48/2A dostępne w w ofercie CAMSAT.

Zasilacz z zestawu – PoE48/0,5A ( 24W)

W każdym zestawie z CDS-6IP 3PoE znajduje się zasilacz który umożliwia zasilanie także jednej lub dwóch kamer IP. Z uwagi na małą moc zasilacza pobór podłączonych kamer nie może przekroczyć 15W. W przypadku kamer o większej mocy należy użyć zasilaczy DC np. ZS48/2A.

05. CDS-6IP 3PoE - how to connect - via PoE48 0.5A - v2

Instrukcje, CAD i materiały graficzne dla dystrybutorów

Pobierz:

Instrukcja – instrukcja uruchomienia i obsługi
Katalog – karta katalogowa
Schematy – schematy i przykłady zastosowań – pakiet graficzny materiałów w wysokiej rozdzielczości
Zdjęcia – zdjęcia produktu w wysokiej rozdzielczości
Projekty – dla projektantów, pliki gotowych projektów AutoCAD i przykłady projektów
Opisy – gotowe treści opisowe produktu przeznaczone dla dystrybutorów CAMSAT

Projekty instalacji telewizji przemysłowej CCTV

Parametry techniczne

Rozdzielczość	do 16Mpix
Przepustowość dla 100m	63M Bitrate – 100m; 60M – 500m; 48M – 1km; 33M – 1.5km; 12M – 2km
Przepustowość dla 500m	60M Bitrate
Przepustowość dla 1000m	48M Bitrate
Przepustowość dla 2000m	12M Bitrate
Porty	3x RJ-45 Ethernet 10/100M with PoE+
Standard PoE	IEEE 802.3at typ 2 (dł. przewodu do 100m)
Wydajność prądowa PoE	90W (30W/port)
Pasmo pracy	5150 – 5875 MHz
Prędkość transmisji	300M 2×2 MIMO
Tryby pracy	VIDEO BRIDGE – dedykowany do pracy z kamerami IP, MASTER – jako punt odbiorczy (AP), SLAVE – jako punkt nadawczy (Client)
Zysk anteny	14dBi MIMO (kąt anteny H-60°).
Moc radiowa	27dBm (0.5W e.i.r.p)
Modulacja	cyfrowa modulacja OFDM działająca także przez drobne przeszkody
Szyfrowanie transmisji	64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK
Zasięg radiowy	2000m LOS ( przy widoczności optycznej anten )
Klasa szczelności	IP65 (odporny na zewnętrzne warunki atmosferyczne)
Wymiary	246x89x48 [mm]
Zasilanie ze switcha PoE	TAK ( poprzez port nr 1)
Zasilanie	12-24V DC 48V DC PoE48V pasywne na przewodach +(4,5), -(7,8) Mid-Span PoE+

Wersje

Porównanie rodziny urządzeń bezprzewodowych do kamer IP z serii CDS-6IP produkcji CAMSAT.

Kolorem czerwonym oznaczono kluczowe różnice.

Parametry / modele	CDS-6IP 3PoE	CDS-6IP Multi	CDS-6IP eco	CDS-6IP/SMA
[Index]	[8009]	[8002]	[8001]	[8003]
Rodzaj pracy	punkt-punkt, punkt-wielopunkt	punkt-punkt, punkt-wielopunkt	punkt-punkt, punkt-wielopunkt	punkt-punkt, punkt-wielopunkt
Tryb pracy	VIDEO BRIDGE, MASTER / SLAVE	VIDEO BRIDGE, MASTER / SLAVE	VIDEO BRIDGE, MASTER / SLAVE	VIDEO BRIDGE, MASTER / SLAVE
Radiowe pasmo pracy	CE: 5180-5350 MHz; 5470-5725 MHz	CE: 5180-5350 MHz; 5470-5725 MHz	CE: 5180-5350 MHz; 5470-5725 MHz	CE: 5180-5350 MHz; 5470-5725 MHz
Ilość kanałów pracy CE	16	16	16	16
Obsługiwane rozdzielczości	Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne	Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne	Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne	Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne
Kamery IP	1-16 Mpix (do 63M bitrate)	1-16 Mpix (do 63M bitrate)	1-16 Mpix (do 63M bitrate)	1-16 Mpix (do 63M bitrate)
Max. suma bitrate	– 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m.	– 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m	– 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m	– 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m
Porty LAN	3 x LAN (RJ45 10 / 100 Base-TX)	4 x LAN (RJ45 10 / 100 Base-TX)	2 x LAN (RJ45 10 / 100 Base-TX)	2 x LAN (RJ45 10 / 100 Base-TX)
PoE OUT – zasilanie kamer z portów LAN	TAK 3x PoE	TAK 4x PoE	Nie	Nie
PoE IN – zasilanie nadajnika ze switcha PoE	TAK (poprzez port nr 1)	Nie	Nie	Nie
Kodowanie transmisji	64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK	64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK	64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK	64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK
Anteny	Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60°, V-25°.	Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60°, V-25°.	Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60°, V-25°.	Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60° V-25°. Dodatkowe gniazda RP-SMA dla anten zewnętrznych.
Zasięg standardowy (z antenami zintegrowanymi)	2 km	2 km	2 km	2 km
Moc wyjściowa	27 dBm (500 mW e.i.r.p.)	27 dBm (500 mW e.i.r.p.)	27 dBm (500 mW e.i.r.p.)	27 dBm (500 mW e.i.r.p.)
Modulacja	cyfrowa OFDM	cyfrowa OFDM	cyfrowa OFDM	cyfrowa OFDM
Zasilanie	12V do 48V DC	48V PoE oraz osobno 12V do 48V DC	12V DC 1A oraz 12-24V PoE	12V DC 1A oraz 12-24V PoE
Temperatura pracy	od -20°C do 55°C	od -20°C do 70°C	od -20°C do 70°C	od -20°C do 55°C
Klasa szczelności	IP65	IP65	IP55	IP55
Wymiary	89x246x48 [mm]	140x340x60 [mm]	88x235x40 [mm]	140x235x60 [mm]

Schematy

Schematy i przykłady podłączeń łącza radiowego z kamerami IP

Zasilacz 48V DC – przykład instalacji z zasilaczem 48V DC i trzema kamerami IP PoE o mocy 30W każda

Zasilacz 12V DC – przykład instalacji bezprzewodowej z zasilaczem 12V DC i trzema kamerami IP bez PoE.

Switch PoE jako źródło zasilania – przykład instalacji bezprzewodowej z zasilaniem jednostki radiowej z dowolnego switcha PoE.

Wydajność standardowego portu PoE w Switchu lub rejestratorze NVR wynosi standardowo 15W lub 30W. Sama jednostka radiowa pobiera około 8W mocy z czego dla kamer IP zostaje 20W mocy.

Kaskadowe łączenie jednostek radiowych – Kolejna jednostka radiowa jest zasilana z poprzedniej poprzez PoE

Takie rozwiązanie jest stosowane przede wszystkim w punktach odbiorczych do zebrani sygnałów z kilku nadajników. Każda jednostka radiowa jest skierowana w inny sektor odbioru. Wystarczy tylko jedne przewód UTP i kaskadowe połączenie wielu jednostek radiowych. Do zasilania kaskadowego łączna długość przewodów UTP z PoE może wynosić aż 100m.

Uwaga: Zwróćcie uwagę iż wydajność portów PoE w Switch lub rejestratorach NVR PoE to przeważnie maksymalnie 30W co ogranicza zasilanie do maksymalnie 3 jednostek radiowych.
