CDS-6IP/SMA
Bezprzewodowa jednostka radiowa do kamer IP z wyjściem RP-SMA do anten zewnętrznych oraz anteną wbudowaną.
- 2 porty LAN
- Zasięg 2km LOS z anteną wbudowaną oraz do 10km z anteną zew.
- Podwójna antena wbudowana oraz złącza RP-SMA do anten zewnętrznych
- 20-60M bitrate – łączne bitrate wszystkich transmitowanych kamer – zależne od dystansu
- Zasilany z 12V przez co jest kompatybilny ze standardowymi zasilaczami CCTV i zasilaczami buforowymi z akumulatorem.
- iCAMSAT-OS bez utraty klatek – strumienie obrazu HD i 4k to ciągły transfer potężnych ilości obrazów. Specjalne protokoły wideo iCAMSAT-OS zapewniają ciągłą transmisję obrazów HD bez utraty klatek obrazu.
- Łatwość konfiguracji – system wymaga ustawienia tylko dwóch parametrów aby uzyskać połączenie radiowe.
- Zdalny podgląd – urządzenie umożliwia podgląd sygnału i obrazu na ekranie smartfona lub tabletu.
- Kompatybilny z każdym modułem bezprzewodowym z rodziny CDS-6IP
Uniwersalny system bezprzewodowej transmisji sygnału audio/wideo w paśmie 5,6 GHz
System CDS-6IP/SMA podobnie jak urządzenie CDS-6IP eco posiada wbudowaną antenę, jednak dodatkowo istnieje możliwość dołączenia akcesoryjnych anten zewnętrznych. Takie rozwiązanie pozwala na dostosowanie uzyskanego zasięgu do potrzeb danej instalacji (zasięg dookolny lub kierunkowy na większy dystans). Możliwość korzystania zamiennie z anteny wewnętrznej lub podłączenie zewnętrznej sprawia, że moduł jest uniwersalny i nie ma konieczności zmiany urządzenia w przypadku modyfikacji lub rozbudowy instalacji.
CDS-6IP/SMA to uniwersalny system bezprzewodowej transmisji sygnału audio/wideo w paśmie 5,6 GHz o mocy 500 mW (27 dBi EIRP). Przesyła sygnał z kamer IP o wysokiej rozdzielczości (16 Mpix, 4K i UHD). Konfiguracja systemu jest bardzo prosta, dzięki czemu polecany jest nawet dla mniej doświadczonych użytkowników.
Seria CDS-6IP nie jest urządzeniem komputerowym do przesyłu internetu lecz nadajnikiem do ciągłej i nie przerwanej transmisji potężnych obrazów wysokiej rozdzielczości. W CCTV ważnym parametrem jest niskie opóźnianie transmisji oraz gwarancja działania z każdą kamerą IP i w każdych warunkach – zapewnia to seria urządzeń CDS-6IP.
Aby system rozpoczął pracę wystarczy ustawić tylko adres IP i kanał pracy.
Zaimplementowane ikony informacji podręcznej z podpowiedziami HELP, tryby ustawień testowych, zespół specjalistów od radiówek oraz całodobowe wsparcie techniczne CAMSAT gwarantuje uruchomienie każdego systemu bezprzewodowego.
iCAMSAT-OS bez utraty klatek
Zaimplementowane specjalne protokoły audio/video zapewniają transmisje wszystkich ramek obrazu do 16Mpix przy jednocześnie znikomym opóźnieniu transmisji.
Oprócz jednoczesnej transmisji wielu obrazów i dźwięków umożliwia także sterowanie kamerami obrotowymi PTZ oraz przesył danych pomiędzy rejestratorami i kamerami identycznie jak w instalacji przewodowej.
2 porty LAN dla 2 kamer IP
Dwa porty LAN umożliwiają bezpośrednie podłączenie dwóch kamer bez konieczności stosowania dodatkowego switcha.
Transmisja 16 obrazów IP jednym zestawem bezprzewodowym
Jeden zestaw bezprzewodowy z pomocą przełącznika sieciowego np „X-CAM swich PoE” umożliwia przesłanie obrazów z 16 kamer IP do rejestratora.
Plug & Play

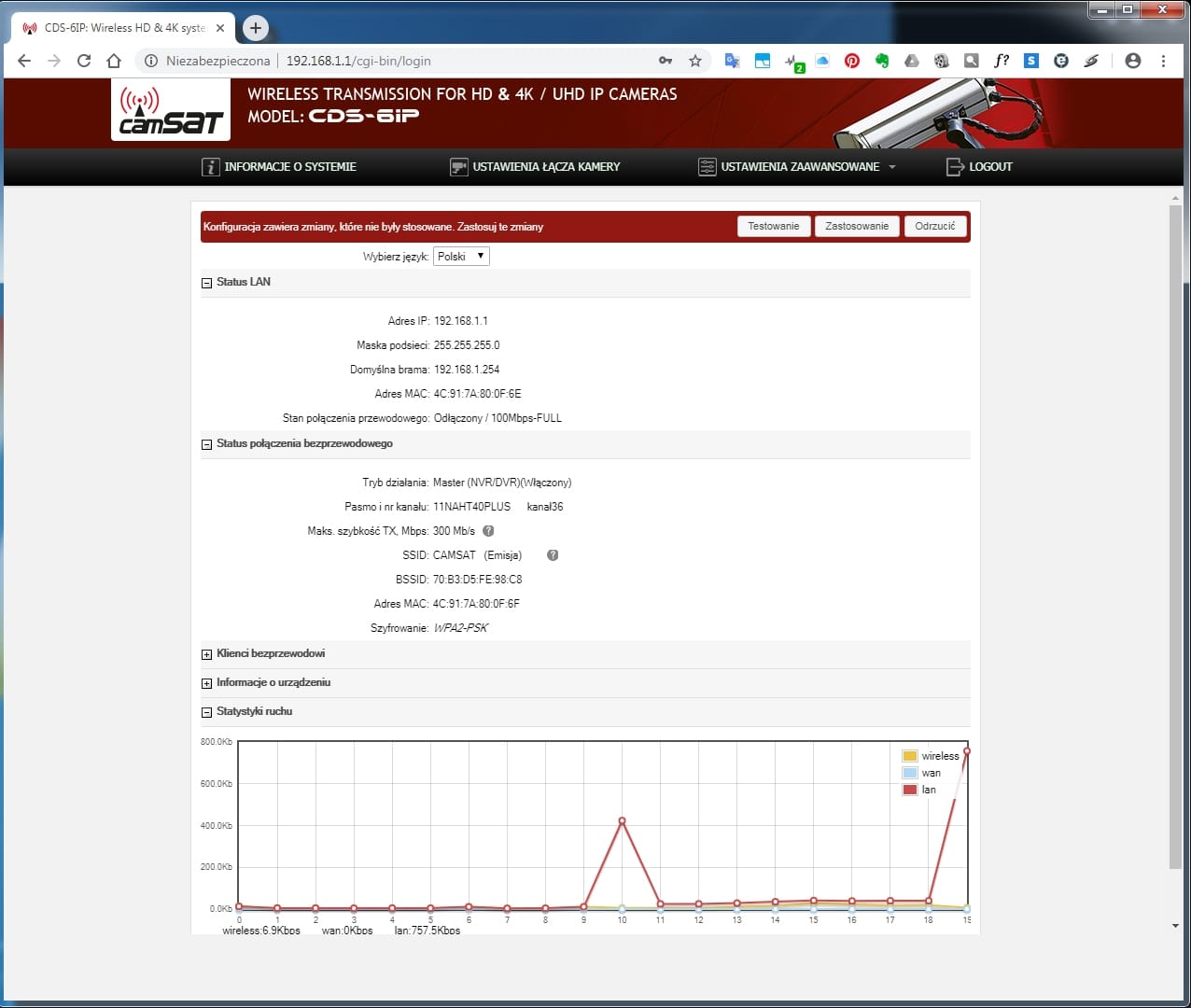

Specjalnie przystosowany panel użytkownika WWW w języku polskim i angielskim umożliwia zdalną konfigurację dowolnym komputerem lub telefonem.
Dodatkowe złącze do anteny zewnętrznej
Oprócz wbudowanej anteny wewnętrznej, urządzenie posiada złącze RP-SMA pozwalające na instalację anteny zewnętrznej.
100% kompatybilny z każdą kamerą IP
CDS-6IP przesyła bezprzewodowo wszystkie sygnały z dowolnej kamery IP i NVR, dowolnego producenta
NIEZWYKLE UNIWERSALNY
- Domyślnie pracuje w układzie VIDEO BRIDGE, który zapewnia wysoką stabilność i szybkość łącza.

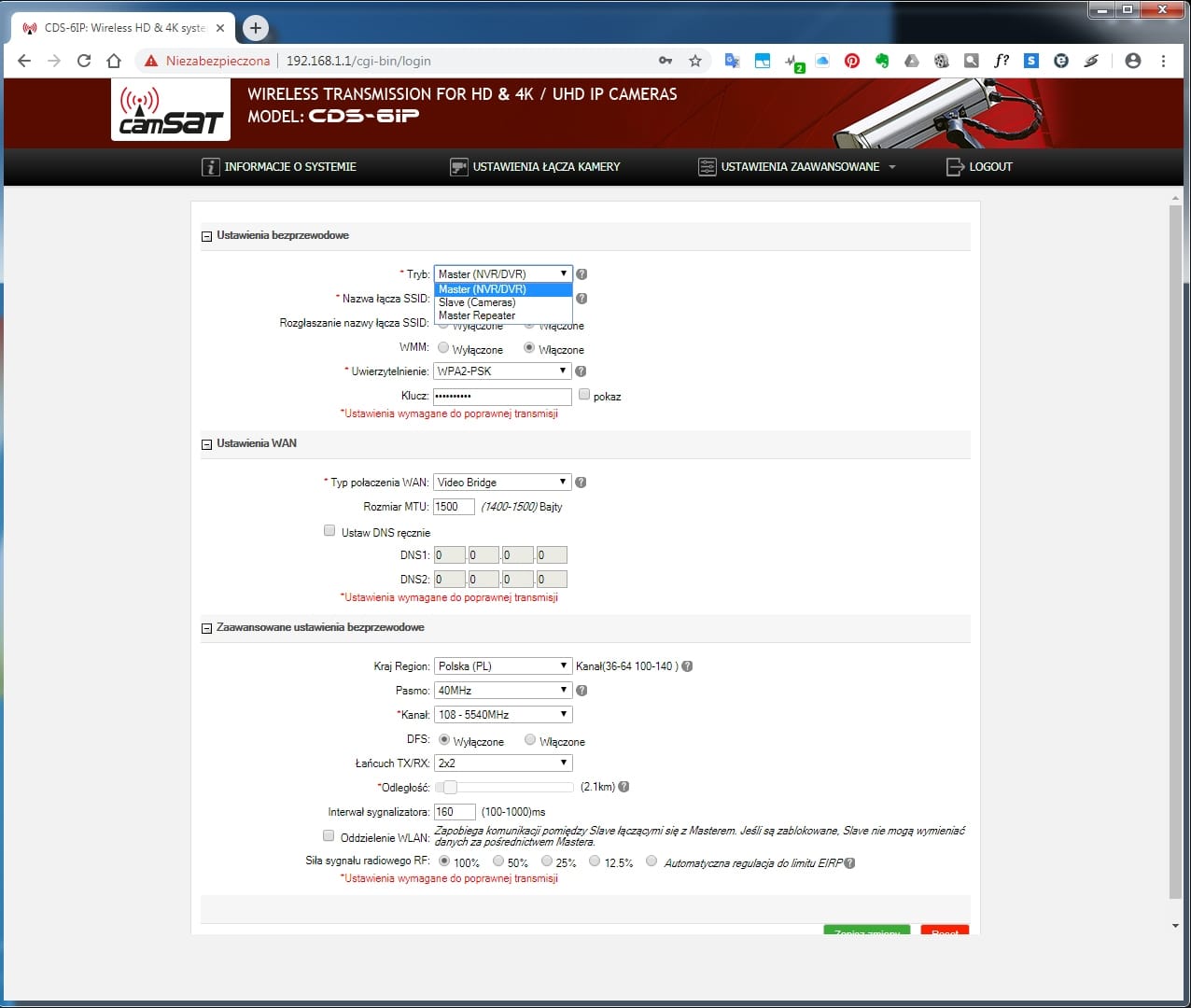

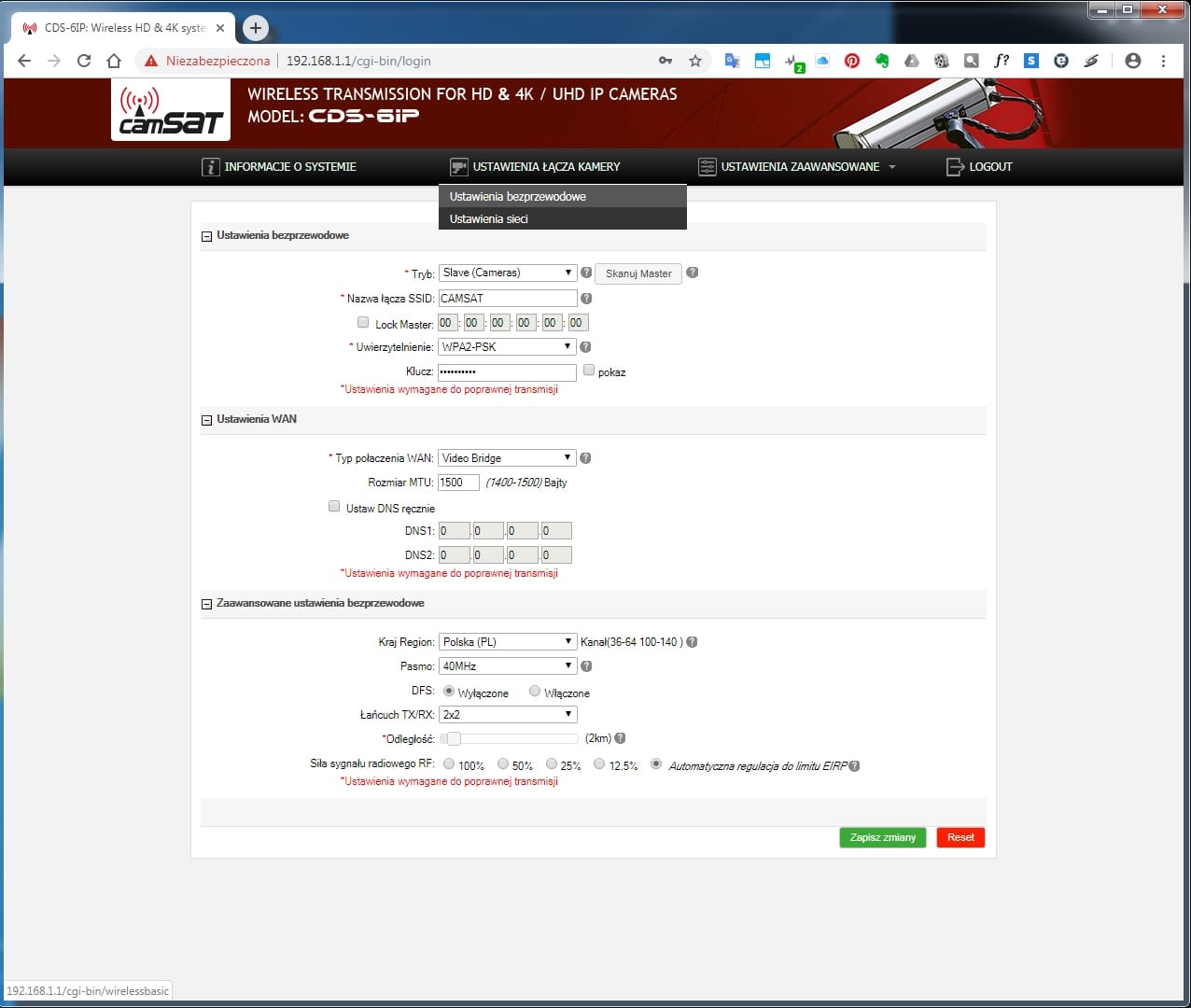

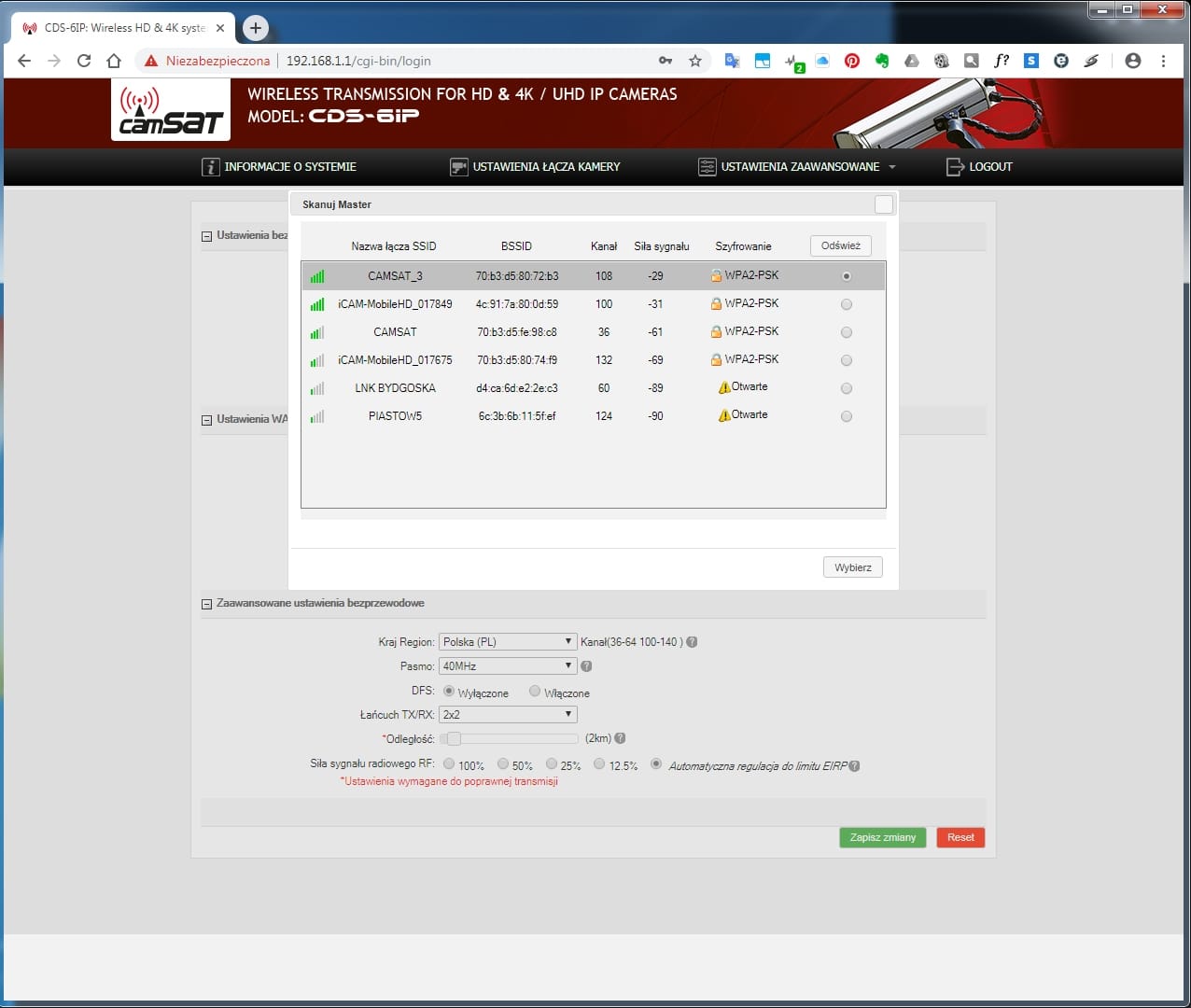

- Pozwala także na pracę w układzie MASTER / SLAVE co pozwala na wszechstronne skonfigurowanie urządzenia.
- Skonfigurowany profil użytkownika może zostać zapisany do pliku i w razie potrzeby ponownie odtworzony – dając użytkownikowi lub instalatorowi możliwość ekspresowej konfiguracji i serwisu.
- Dwa gniazda na kamery IP, z możliwością użycia switcha aby powiększyć tę liczbę.
WYSOKA JAKOŚĆ OBRAZU
Kompatybilność z kamerami IP przesyłających obraz w wysokiej jakości nawet do 16 MPix, dodatkowe gniazdo na antenę, prosta konfiguracja i pomoc w języku polskim – urządzenie zadowoli zarówno mniej, jak i bardziej doświadczonych użytkowników.
Poniżej tylko niektóre cechy systemu CDS-6IP/SMA:
Zasilanie 12V DC 1A oraz 12-24V PoE
Obsługa rozdzielczości PAL, HD, UHD, 4k
Zasięg do 8000 metrów

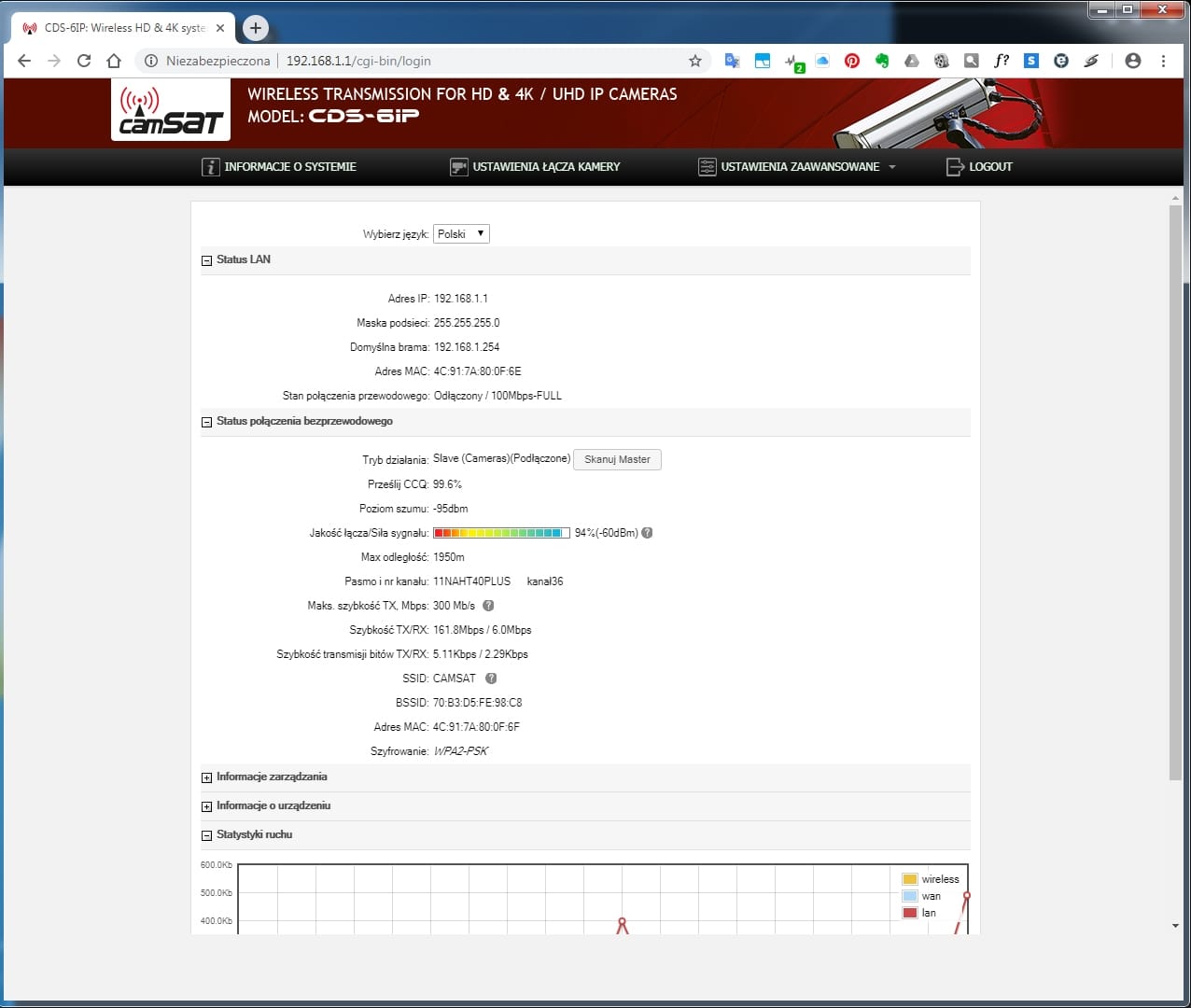

Podgląd informacji na tablecie i smartfonie
PANEL STEROWANIA
KALKULATOR CCTV
Dobór anten bezprzewodowych do kamer IP - kalkulator zasięgu i prędkości bitrate kamery
W celu szybkiego doboru bezprzewodowych nadajników do kamer IP przygotowaliśmy aplikację które oblicza wymaganą ilość jednostek radiowych w danej instalacji CCTV.
Skorzystaj proszę z kalkulatora doboru urządzeń radiowych a dobierzesz odpowiednią ilość urządzeń bezprzewodowych do kamer IP.
Prędkości i zasięg zalecany dla 100% procentowej transmisji z uwzględnieniem zakłóceń występujących w paśmie 5GHz:
• 59M bitrate – 500m,
• 48M Bitrate – 1000m,
• 33M Bitrate – 1500m,
• 12M Bitrate – 2000m.
| Rodzaj pracy | punkt-punkt, punkt-wielopunkt |
|---|---|
| Tryby pracy | VIDEO BRIDGE, MASTER / SLAVE |
| Radiowe pasmo pracy | CE: 5180-5350 MHz; 5470-5725 MHz |
| Ilość kanałów pracy CE | 16 |
| Obsługiwane rozdzielczości | Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 12Mpix, 4k, UHD, HD 1080p, inne |
| Kamery IP | 1-16 Mpix (do 63M bitrate) |
| Max. suma bitrate | 63M bitrate – 100m, 59M bitrate – 500m, 48M Bitrate – 1000m, 33M Bitrate – 1500m, 12M Bitrate – 2000m |
| Wejścia / wyjścia LAN | 2 x LAN (RJ45 10 / 100 Base-TX) |
| PoE OUT - zasilanie kamery z portów LAN | Nie |
| PoE IN - radio zasilane ze switcha lub NVRa PoE | Nie |
| Kodowanie transmisji | 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK |
| Anteny | Wewnętrzna, zintegrowana 16 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60°, V-25°. Dodatkowe gniazda RP-SMA dla anten zewnętrznych |
| Zasięg standardowy (z antenami zintegrowanymi) | 2 km |
| Moc wyjściowa | 27 dBm (500 mW e.i.r.p.) |
| Modulacja | cyfrowa OFDM |
| Pobór mocy | 11 W |
| Zasilanie | 12V DC 1A oraz PoE w standardzie 24V (zasilacz PoE24 w zestawie) |
| Temperatura pracy | od -20°C do 70°C |
| Klasa szczelności | IP55 |
| Wymiary | 140x235x60 [mm] |
Wersje
Porównanie rodziny urządzeń bezprzewodowych do kamer IP z serii CDS-6IP produkcji CAMSAT.
Kolorem czerwonym oznaczono kluczowe różnice.
Parametry / modele | CDS-6IP/SMA | CDS-6IP Multi | CDS-6IP eco | CDS-6IP 3PoE |
|---|---|---|---|---|
| [Index] | [8003] | [8002] | [8001] | [8009] |
| Rodzaj pracy | punkt-punkt, punkt-wielopunkt | punkt-punkt, punkt-wielopunkt | punkt-punkt, punkt-wielopunkt | punkt-punkt, punkt-wielopunkt |
| Tryb pracy | VIDEO BRIDGE, MASTER / SLAVE | VIDEO BRIDGE, MASTER / SLAVE | VIDEO BRIDGE, MASTER / SLAVE | VIDEO BRIDGE, MASTER / SLAVE |
| Radiowe pasmo pracy | CE: 5180-5350 MHz; 5470-5725 MHz | CE: 5180-5350 MHz; 5470-5725 MHz | CE: 5180-5350 MHz; 5470-5725 MHz | CE: 5180-5350 MHz; 5470-5725 MHz |
| Ilość kanałów pracy CE | 16 | 16 | 16 | 16 |
| Obsługiwane rozdzielczości | Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne | Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne | Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne | Wszystkie rozdzielczości kamer IP do maksymalnego bitrate np. kamery 16Mpix, 4k, UHD, HD 1080p, inne |
| Kamery IP | 1-16 Mpix (do 63M bitrate) | 1-16 Mpix (do 63M bitrate) | 1-16 Mpix (do 63M bitrate) | 1-16 Mpix (do 63M bitrate) |
| Max. suma bitrate | – 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m. | – 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m | – 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m | – 63M bitrate: 100m, – 59M bitrate: 500m, – 48M bitrate: 1000m, – 33M bitrate: 1500m, – 12M bitrate: 2000m |
| Porty LAN | 2 x LAN (RJ45 10 / 100 Base-TX) | 4 x LAN (RJ45 10 / 100 Base-TX) | 2 x LAN (RJ45 10 / 100 Base-TX) | 3 x LAN (RJ45 10 / 100 Base-TX) |
| PoE OUT – zasilanie kamer z portów LAN | Nie | TAK 4x PoE | Nie | TAK 3x PoE |
| PoE IN – zasilanie nadajnika ze switcha PoE | Nie | Nie | Nie | TAK (poprzez port nr 1) |
| Kodowanie transmisji | 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK | 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK | 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK | 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK |
| Anteny | Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60° V-25°. Dodatkowe gniazda RP-SMA dla anten zewnętrznych. | Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60°, V-25°. | Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60°, V-25°. | Wewnętrzna, zintegrowana 14 dBi MIMO (podwójna polaryzacja H-V). Kąt pracy anteny: H-60°, V-25°. |
| Zasięg standardowy (z antenami zintegrowanymi) | 2 km | 2 km | 2 km | 2 km |
| Moc wyjściowa | 27 dBm (500 mW e.i.r.p.) | 27 dBm (500 mW e.i.r.p.) | 27 dBm (500 mW e.i.r.p.) | 27 dBm (500 mW e.i.r.p.) |
| Modulacja | cyfrowa OFDM | cyfrowa OFDM | cyfrowa OFDM | cyfrowa OFDM |
| Zasilanie | 12V DC 1A oraz 12-24V PoE | 48V PoE oraz osobno 12V do 48V DC | 12V DC 1A oraz 12-24V PoE | 12V do 48V DC |
| Temperatura pracy | od -20°C do 70°C | od -20°C do 55°C | od -20°C do 70°C | od -20°C do 55°C |
| Klasa szczelności | IP55 | IP65 | IP55 | IP65 |
| Wymiary | 140x235x60 [mm] | 140x340x60 [mm] | 88x235x40 [mm] | 89x246x48 [mm] |
Filmy
CDS-6IP Multi – video instruktaż użytkowania
CDS-6IP eco – opis i konfiguracja systemu
CDS-6IP eco – retransmisja sygnału
Przykłady ustawień
Poniżej znajdziesz przykładowy schemat
ustawień systemów bezprzewodowych.
