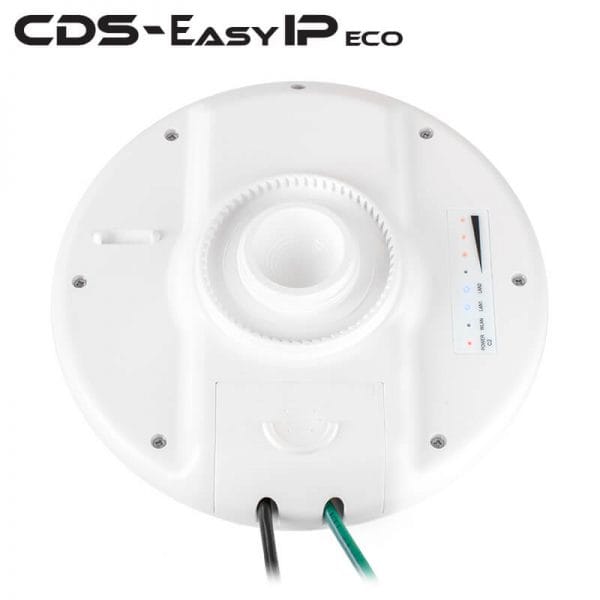

CDS-EasyIP eco
Łatwy w konfiguracji, monitoring bezprzewodowy do wszystkich kamer IP
728,00 zł
- Ekonomiczne rozwiązanie dla prostych instalacji w wymagających warunkach.
- Prosta instalacja ‒ konfiguracja bez użycia komputera oraz dodatkowych urządzeń.
- Transmisja 57Mbps ‒ 100% przesyłu danych na odległość 2500 metrów, utrata 0,02% obrazu przy ciągłej transmisji na odległości 3000 metrów.
- 12 kamer IP jednym łączem ‒ na odległość do 1000 metrów, dzięki prędkości transmisji 95,6Mbps
WAŻNE INFORMACJE DLA ODPOWIEDNIEGO DOBORU:
- 8 mostów na jednej instalacji – możliwość uruchomienia aż 8 mostów radiowych obok siebie na 8 osobnych kanałach pracy.
- Jeden most transmituje wiele obrazów z wielu kamer tzn. że np. dla 8 kamer podpiętych przez switch potrzebujesz mostu składającego się z 2 jednostek CDS-EasyIP eco.
- CDS-EasyIP eco to pojedyncza jednostka radiowa. Do uruchomienia mostu bezprzewodowego potrzebujesz 2 jednostki.
- Praca w „gwiazdę” – jeden odbiornik możesz sparować nawet z 4 nadajnikami i do każdego nadajnika podłączysz kilka kamer.
- Transmisja 16 kamer jednym mostem radiowym – ilość kamer zależy od sumy BITRATE oraz DYSTANSU radiowego. W dokładnym doborze urządzeń pomoże KALKULATOR CAMSAT oraz wykresy.
Ciągłość transmisji z wysokim bitrate.
Uruchomienie polega tylko na wybraniu DIPswitchami ( mikroprzełączniki na obudowie urządzenia) kanału pracy oraz wyboru opcji: nadajnik czy odbiornik. Cała reszta ustawień odbywa się automatycznie wraz z kodowaniem transmisji.
CDS-EasyIP eco pracuje na 16 niezależnych kanałach bezprzewodowych w tym czterech bezpłatnych kanałach europejskich (CE). Możliwość zastosowania czterech nadajników do jednego odbiornika zapewnia zastosowanie nawet 64 kamer IP na jednej instalacji (16 kamer w EU).
Bardzo ważnym parametrem w transmisji obrazu wysokiej rozdzielczości jest ciągłość transmisji z wysoką prędkością przesyłu. System CDS-EasyIP eco z protokołem VIDEO BRIDGE gwarantuje priorytetową transmisję multimedialną obrazu video, sterowania PTZ , audio oraz danych sterujących. W dalszej kolejności priorytetów przesyła dane tzw. internetowe.
CDS-EasyIP eco transmituje obraz i sterowania PTZ z prędkoscią 57Mbps na odcinku 3km a na odległości do 1km uzyskuje 95,6Mbps. Przy tak niskich odległościach możesz przesłać strumienie nawet z 12 kamer Full HD. W przypadku odległosci jeszcze niższych kamer może być jeszcze więcej. Dobierając system bezprzewodowy pamiętaj aby uwzględnić ewentualną zajętość częstotliwości na danym obiekcie oraz fakt, że transmisja obrazu musi być ciągła o stałej prędkości.
Prostota obsługi
Wystarczy ustawić tylko 2 niezbędne parametry (adres IP i numer kanału pracy) aby uzyskać połączenie radiowe.
iCAMSAT-OS bez utraty klatek
Specjalne protokoły wideo iCAMSAT-OS zapewniają ciągłą transmisję obrazów HD bez utraty klatek obrazu.
Wysoka rozdzielczość
CDS-EasyIP eco obsługuje kamery o bardzo wysokich rozdzielczościach aż do UltraHD czyli 8-10Mpix.

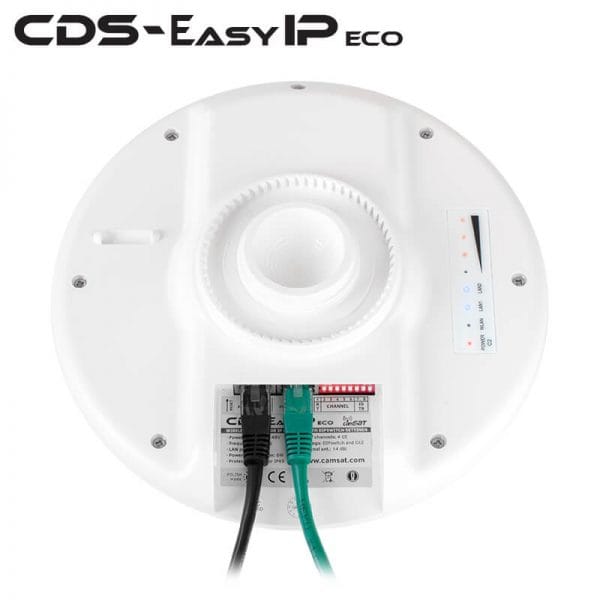

Dwa porty LAN do kamer IP
Każdy „CDS-EasyIP eco” posiada 2 porty LAN do podłączenia dwóch kamer IP bez dodatkowego switcha.
Inna wersja urządzenia o symbolu „CDS-EasyIP” posiada także dwa porty LAN lecz jeden z portów jest w standardzie PoE. Umożliwi to zasilanie kamery IP bezpośrednio z nadajnika.
4 nadajniki do 1 odbiornika
CDS-EasyIP eco pracuje na 16 niezależnych kanałach bezprzewodowych, w tym czterech bezpłatnych kanałach europejskich (CE).
Zintegrowana antena wewnętrzna
Kąt pracy 30°, zasięg do 3000 metrów.
NIEZAWODNY I ŁATWY W OBSŁUDZE
- 100% przesyłu obrazu na odległość 2500 metrów.
- Szybki montaż, łatwa konfiguracja bez komputera.
- Nawet 12 kamer jednym łączem.
- Zasilanie bezpośrednio ze switcha lub NVR PoE.
EKONOMICZNE ROZWIĄZANIE DLA INSTALACJI CCTV
CDS-EasyIP eco obsługuje do dwu kamer IP o bardzo dużych rozdzielczościach 10-12Mpix, w zasięgu 2500-3000 metrów.
Poniżej tylko niektóre cechy systemu CDS-EasyIP eco:
Zasilanie 48 V PoE
Obsługa rozdzielczości PAL, HD, UHD, 4k
Zasięg 3000 metrów
16 kanałów pracy, w tym 4 CE
KALKULATOR CCTV
Dobór anten bezprzewodowych do kamer IP - kalkulator zasięgu i prędkości bitrate kamery
W celu szybkiego doboru bezprzewodowych nadajników do kamer IP przygotowaliśmy aplikację które oblicza wymaganą ilość jednostek radiowych w danej instalacji CCTV.
Skorzystaj proszę z kalkulatora doboru urządzeń radiowych a dobierzesz odpowiednią ilość urządzeń bezprzewodowych do kamer IP.
Prędkości i zasięg zalecany dla 100% procentowej transmisji z uwzględnieniem zakłóceń występujących w paśmie 5GHz:
• 68M bitrate – 500m,
• 60M Bitrate – 1000m,
• 50M Bitrate – 1500m,
• 40M Bitrate – 2000m,
• 30M Bitrate – 2500m,
• 12M Bitrate – 3000m.
| Rodzaj pracy | Punkt-Punkt, Punkt-Wielopunkt |
|---|---|
| Tryby pracy | Nadajnik/odbiornik (4 nadajniki do 1 odbiornika) |
| Pasmo radiowe CE | 5150 – 5250 MHz |
| Całe pasmo radiowe | 5150 – 5900 MHz |
| Ilość kanałów pracy CE | 4 |
| Ilość kanałów pracy wszystkich | 16 |
| Kamery IP | 1-8 Mpix |
| Obsługiwane rozdzielczości | 4K, UHD, HD1080p, HD720p, PAL/NTSC i inne |
| Obciążenie ciągłe | 30 Mbit |
| Modulacja | Cyfrowa OFDM |
| Zasięg standardowy (z antenami zintegrowanymi) | 2,5 km |
| Wejścia do kamer IP | 2 x RJ45 10/100 Base-TX |
| Czułość odbiornika | -89 dBm |
| Moc wyjściowa (e.i.r.p.) | 23-27 dBm |
| Kodowanie transmisji | TAK – kodowanie wybierane DIP przełącznikami. |
| Antena CDS-EasyIP eco | Wewnętrzna, zintegrowana 16 dBi MIMO (podwójna polaryzacja H-V); Kąt pracy anteny: 30° |
| Klasa szczelności | IP-65 |
| Zasilanie | 48 V PoE |
| Zasilanie bezpośrednio ze switcha lub NVR PoE | Tak – kompatybilny z NVR PoE oraz switchami w standardzie 802.3at/af. Przy takim podłączeniu zasilacz nie jest wykorzystany. |
| Pobór mocy | 6 W |
| Temperatura pracy | -20° C ÷ 70° C |
| Zasilacz do nadajnika | o mocy 24 W |
| Ochrona portów | 8kV |
| W zestawie CDS-EasyIP eco | – Moduł bezprzewodowy CDS-EasyIP eco x 1 szt. – Zasilacz 48 V – Opaski zaciskowe x 2 szt. – Instrukcja i certyfikat CE |
Wersje
Porównanie rodziny urządzeń bezprzewodowych do kamer IP z serii CDS-EasyIP produkcji CAMSAT.
Kolorem czerwonym oznaczono kluczowe różnice.
Parametry / modele | CDS-EasyIP eco | CDS-EasyIP PoE |
|---|---|---|
| [Index] | [8004] | [8005] |
| Rodzaj pracy | punkt-punkt, punkt-wielopunkt | punkt-punkt, punkt-wielopunkt |
| Tryb pracy | Nadajnik / odbiornik (4 nadajniki do 1 odbiornika) | Nadajnik / odbiornik (4 nadajniki do 1 odbiornika) |
| Radiowe pasmo pracy | CE 5150 – 5250 MHz; 5150 – 5900 MHz | CE: 5150 – 5250 MHz; 5150 – 5900 MHz |
| Ilość kanałów pracy | CE: 4; 16 | CE: 4; 16 |
| Kamery IP | 1-8 Mpix | 1-8 MPix |
| Obsługiwane rozdzielczości | 4K, UHD, HD1080p, HD720p, PAL/NTSC i inne | 4K, UHD, HD1080p, HD720p, PAL/NTSC i inne |
| Max. suma bitrate | – 70M bitrate: 100m, – 68M bitrate: 500m, – 60M bitrate: 1000m, – 50M bitrate: 1500m, – 40M bitrate: 2000m, – 30M bitrate: 2500m, – 12M bitrate: 3000m. | – 70M bitrate: 100m, – 68M bitrate: 500m, – 60M bitrate: 1000m, – 50M bitrate: 1500m, – 40M bitrate: 2000m, – 30M bitrate: 2500m, – 12M bitrate: 3000m. |
| Modulacja | Cyfrowa OFDM | Cyfrowa OFDM |
| Zasięg standardowy (z antenami zintegrowanymi) | 2,5km | 2,5km |
| Wejścia do kamer IP | 2 x RJ45 10/100 Base-TX | 2 x RJ45 10/100 Base-TX w tym jedno z wyjściem zasilania PoE dla kamery IP o mocy maksymalnej 15.4 W (48 V) |
| Wyjście do rejestratora NVR | TAK 1 x RJ45 10/100 Base-TX | TAK 1 x RJ45 10/100 Base-TX |
| Czułość odbiornika | -89 dBm | -89 dBm |
| Moc wyjściowa (e.i.r.p.) | 23-27 dBm | 23-27 dBm |
| Kodowanie transmisji | TAK – kodowanie wybierane DIP przełącznikami. | TAK – kodowanie wybierane DIP przełącznikami. |
| Antena | Wewnętrzna, zintegrowana 16 dBi MIMO (podwójna polaryzacja H-V), kąt pracy anteny: 30° | 1: Wewnętrzna, zintegrowana 16 dBi MIMO (podwójna polaryzacja H-V), kąt pracy anteny: 30°; 2: IP/SMA ma wyjście antenowe SMA dla anteny zewnętrznej, oraz antena wewnętrzna, zintegrowana 16 dBi MIMO, kąt pracy anteny: 30° |
| Dedykowane anteny | N/A | 5,2 GHz MIMO (H-V) np. AP13-HV |
| Klasa szczelności | IP65 | IP65 |
| Zasilanie | 48V PoE | 48V PoE |
| Pobór mocy | 6W | 6W |
| Temperatura pracy | -20° C ÷ 70° C | 20° C ÷ 70° C |
| Zasilacz | TAK o mocy 24W (do nadajnika oraz kamery IP) | TAK o mocy 24W (do nadajnika) |
| Ochrona portów | 8kV | 8kV |
| W zestawie | – Moduł bezprzewodowy CDS-EasyIP albo CDS-EasyIP eco – Zasilacz 48V – Opaski zaciskowe x 2 szt. – Instrukcja i certyfikat CE | – Moduł bezprzewodowy CDS-EasyIP/SMA – Zasilacz 48V – Opaski zaciskowe x 2 szt. – Instrukcja i certyfikat CE |
